适用端子：（散料） 适用端子：（链式）

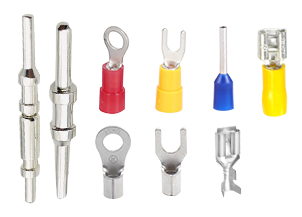

各种单粒散料端子
（管状端子，OT/UT/插针/航空端子等） 各种链式盘装端子
特点：
1、适用于多种类小批量线材加工；
2、设备最多可同时在线36种不同大小/颜色的导线，2-40种不同端子，1-5种号码管（选配），在线自动根据工单进行选择送线加工；
3、设备加工数据可与电气设计软件对接；也可来源于网络传输、U盘拷贝的工单形式
4、全数字中文显示屏，一线员工也能轻松操作，方便调整各种参数设置
设备配置：
1、配备高像素视觉检测系统；
2、模组（THK）、电机（三菱）、电磁阀（FESTO）
3、气缸（SMC）、传感器（基恩士）、CCD相机（德国巴斯勒）、减速机（新宝）
技术参数：
|
功能 |
自动送线、裁线、可选穿号码管/穿护套、剥皮、扭线、压接端子、排出捆扎 |
|
能力 |
两端压着约1000条/小时（加工条件不同，速度有可能下降） |
|
驱动方式 |
日本三菱伺服电机 |
|
电线尺寸 |
0.3平方-4.0平方 |
|
适用端子 |
1、各种链式盘装端子 2、各种单粒散料端子（管状端子，OT/UT/插针端子等） |
|
电线切断长度 |
240~10000mm |
|
电线切断精度 |
<100mm, 0.5mm + 设定切断长度×0.002 >100mm, 1.0mm + 设定切断长度×0.002 |
|
端子类型 |
链式OT/UT |
|
剥皮长度 |
0.1-17.0mm |
|
剥皮精度 |
±0.1mm |
|
压接能力 |
3T伺服电机端子机 |
|
功率 |
10KW |
|

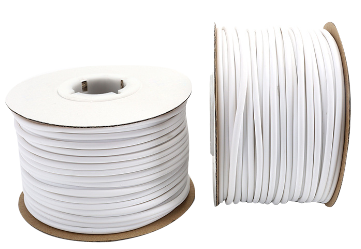

号码管 |
管材类型-PVC管、热缩管、黄腊管等 管材在线数：可同时在线1-4种线号管 套管裁切方式：自动全切 字符印刷：热转印方式 字符方向：正反方向均可 |
|
电源 |
220V 50/60HZ |
|
气压 |
0.5Mpa, 160NL/min（请使用清洁干燥的气体） |
|
重量及尺寸 |
6500W×4800D×19000 1800KG |
