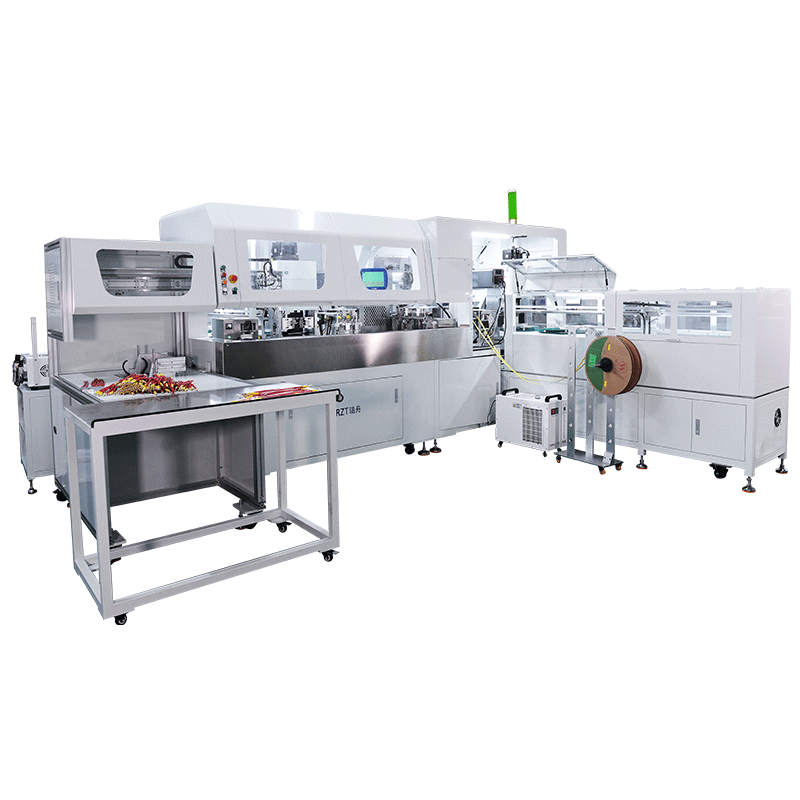

RZT-90110B全自动套热缩管端子压接加工中心（6-50mm平方动力线/功率线加工设备）设备功能：预放线、自动送线、裁切剥皮、穿热缩管、热缩管内容标识（激光打标）、热缩管定位、热缩管热缩、压接端头、成品收线、成品排出。生产模式：可实现热缩管不同内容标识、多种端子同时在线自动取料压接，根据工单要求，混合成组......
13377761898 15017001308

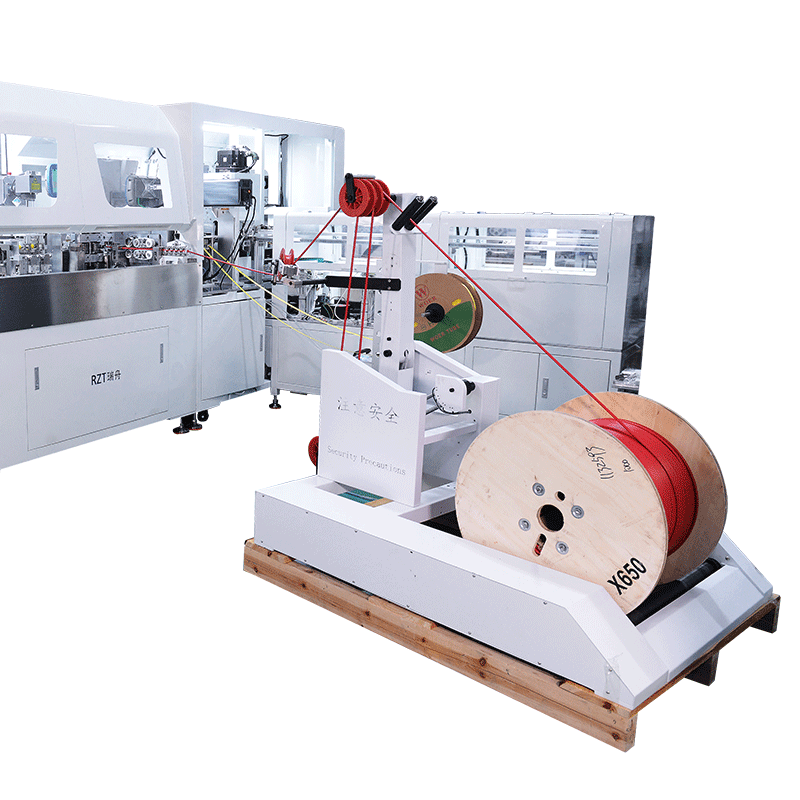

设备功能：预放线、自动送线、裁切剥皮、穿热缩管、热缩管内容标识（激光打标）、热缩管定位、热缩管热缩、压接端头、成品收线、成品排出。
生产模式：可实现热缩管不同内容标识、多种端子同时在线自动取料压接，根据工单要求，混合成组生产（线长不同、热缩管内容不同、端头不同）
适应的线材：RV、AVR、BVR、导线等各类线材；

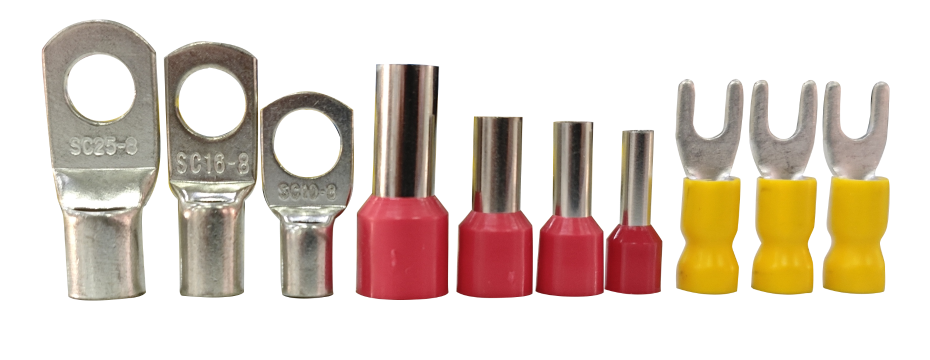

适配的端头种类：40种散料端子
热缩管种类：1-2种
生产模式：混合性批量线束组合连续生产。
设备可直接对接电气设计软件(如：Eplan)，内部局域网传送、U盘拷贝工单（excel表格）、根据工单的加工数据，设备自动选择物料加工对应的产品；
|
型号及名称 |
90110B一次线全自动加工中心 |
|
机器功能 |
自动预放线、自动送线、定长切断、剥皮、穿热缩管、激光打标、端子压接、热缩定位、热缩管定位热缩、成品排出 |
|
适用线径 |
6mm²-50mm²（其它线径可以定制） |
|
加工速度 |
≥300条/小时（根据端子种类，端子取料位置不同，线径匹配热缩管大小不同，速度会有变化） |
|
电线切断长度 |
150-10000mm |
|
切断精度 |
1.0+设定切断长度*0.002 |
|
剥皮长度 |
0.1-17.0mm |
|
端子压接精度 |
压接高度公差±0.05mm（屏幕数字设定压接高度） |
|
压着能力 |
1.5KW伺服压接机 |
|
热缩管 |
1、热缩管通用长度20~50mm（其它特殊长度需定制说明）
2、套管裁切方式：自动全切 |
|
控制系统 |
德国BECKHOFF（倍福） |
|
检测能力 |
检测电线有无、检测气压下降、检测端子有无、检测是否压接端子无、热缩管有无、动作异常提示等等 |
|
设备加工精度标准 |
完全达标IPC/WHMA-A-620B CN 线缆及线束组件的要求与验收标准的3级标准 |
|
电源 |
220V 50/60Hz |
|
压缩空气 |
0.6Mpa-0.7Mpa |
|
端子上料 |

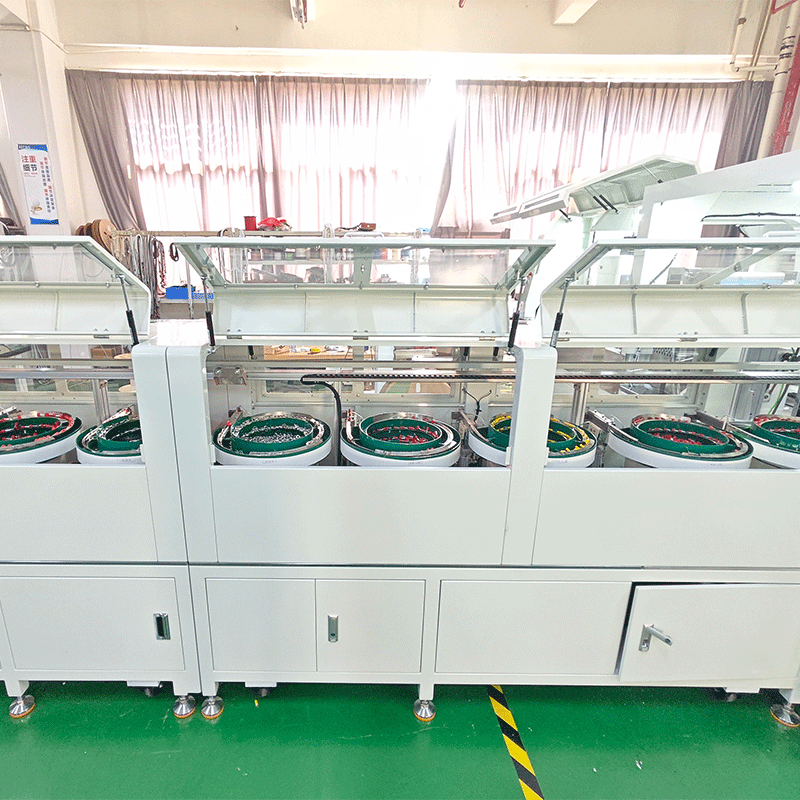

40种散料端子（40个散料振动盘） |
|
电源 |
三相AC220V |
|
驱动方式 |
三菱伺服电机 |
