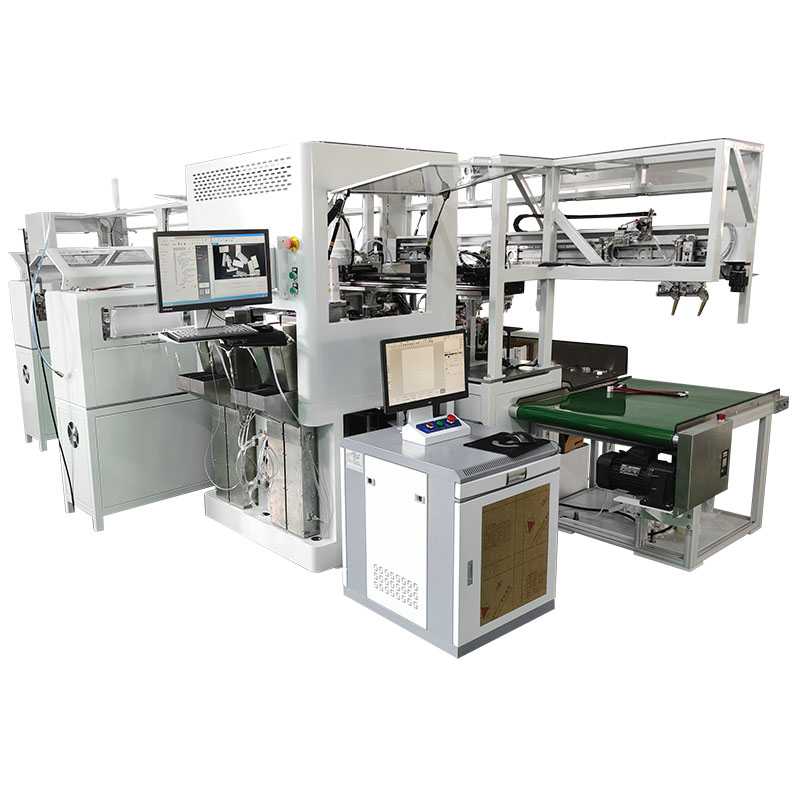

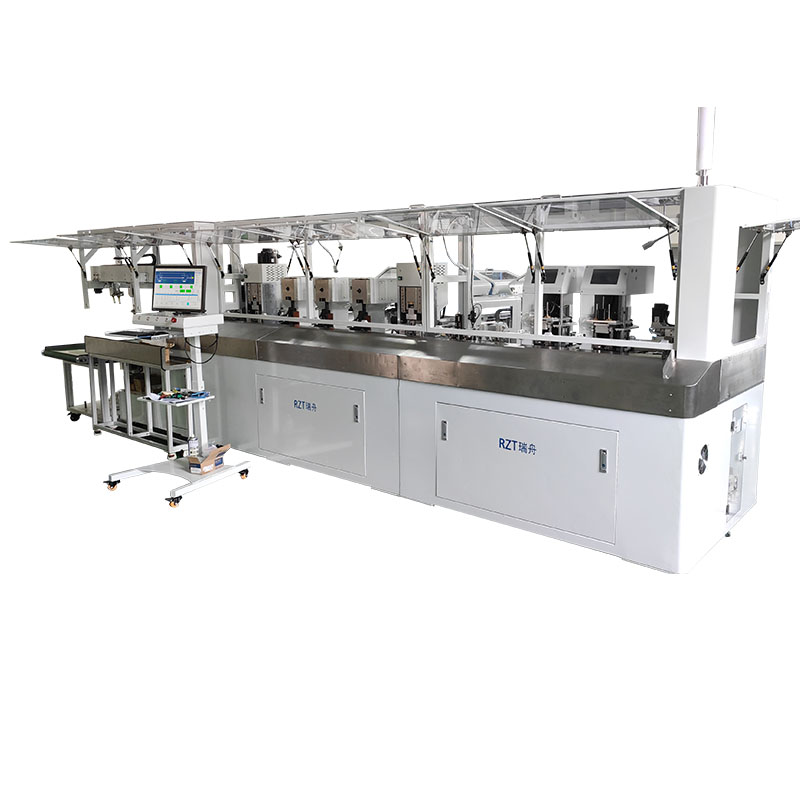

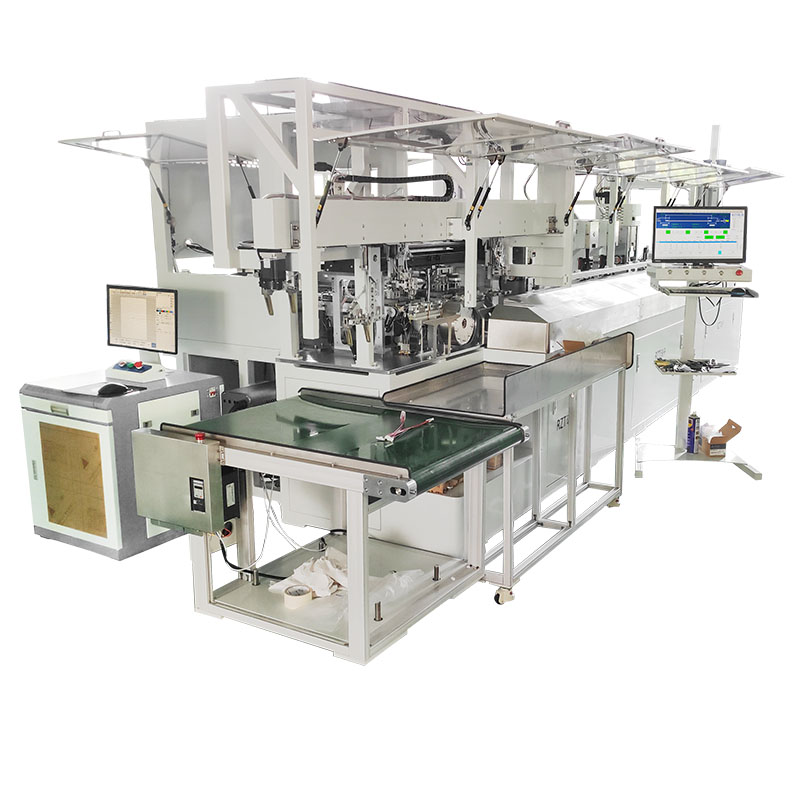

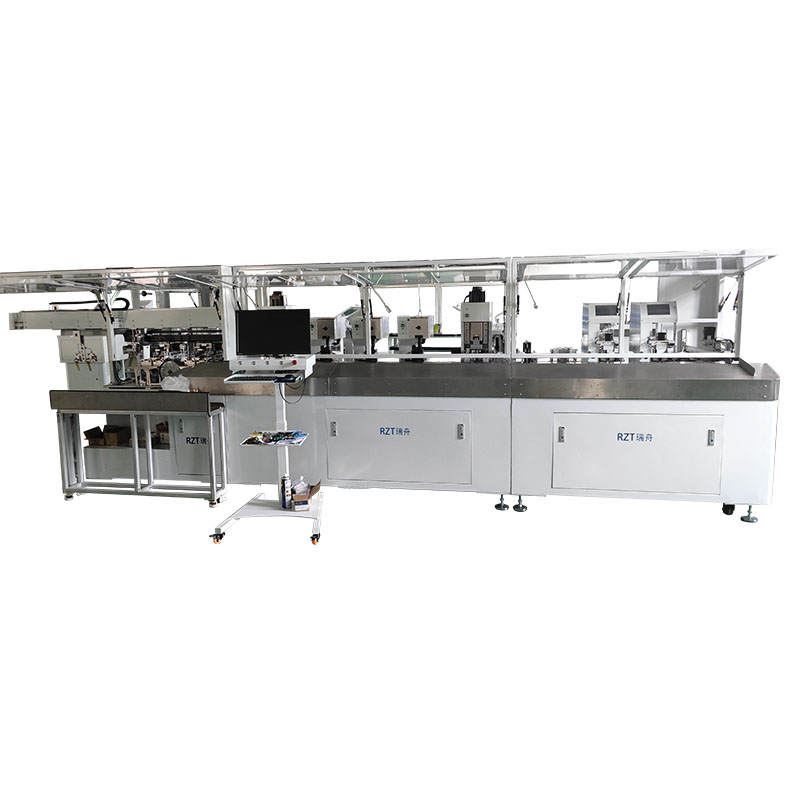

全自动双头插胶壳压端子机

                                                                                 （RZT-8600高柔性线束加工中心）

一、设备介绍

全自动双头插胶壳压端子机是一台集送线、裁切、剥皮、压接端子、扭线、沾锡、插胶壳的自动化设备，又称为‘自动打端子机穿胶壳机’。该设备主要应用于汽车线束、电子线束、电器线束等行业。

二、主要特点

1、高速智能全自动生产；

2、可同时加工不同大小/颜色/线径多种不同线材；

3、适用多种胶壳，实现单/双排胶壳插入，可加工多孔胶壳；

4、全中文电脑操作页面，轻松调整各种参数；

5、全自动机械手上料；

6、全自动储线设备。

三、设备配置

1、配备高像素视觉检测系统；

2、工业机器人（KUKA）、模组（THK）、电机（三菱）、电磁阀（FESTO）、气缸（SMC）、传感器（基恩士）、CCD相机（德国巴斯勒）、减速机（新宝）；

3、最高插入效率可达1000条/小时。

四、设备功能

1、可供32种颜色线材；

2、带视觉检测、压力检测、插入拉拔检测功能；

3、两端压着端子带两端插胶壳功能；

4、同时插入多种塑壳。

五、技术参数

功能：电线定长切断、两端压着、两端插入、HOUSING供料、压接高度数字设定、不良品在线检测

能力：两端压着两端插胶壳约1000条/小时（加工条件不同，速度有可能下降）

控制方式：全数字控制

电线尺寸：0.3平方~4.0平方

适用模具：日式、欧式、韩式

电线切断长度：240~9999mm

切断长度的精度：<100mm, 0.5mm + 设定切断长度×0.002

                >100mm, 1.0mm + 设定切断长度×0.002

剥皮长度：0.1~15.0mm

剥皮精度：±0.1mm

压接能力：6台3T伺服电机端子机

检测装置：气压低下、缺线检测、端子有无、端子过载、剥皮图像检测、端子压着图像检测、压力检测、HOUSING有无、插入不到位检测

电源：单相/三相 AC220V

功率：10KW

压缩空气：0.5Mpa, 160NL/min（请使用清洁干燥的气体）

设备尺寸：6500W×4800D×19000H

设备重量：约1800KG

六、功能优势

1、覆盖面广：不同线材，不同颜色，不同线径线材应用领域广泛；

2、操作简单：智能化电脑显示操作界面，一线员工也能轻松操作，方便调整各种参数设置；

3、高精度、速度高：使用全伺服电机驱动，线束加工效率高；

4、多线型送料设备：可同时加工6种不同线径/颜色大小线；

5、散料端子振动盘：自动送料、完成端子压接；

6、灵活性高：能够根据不同精度要求进行调整；
