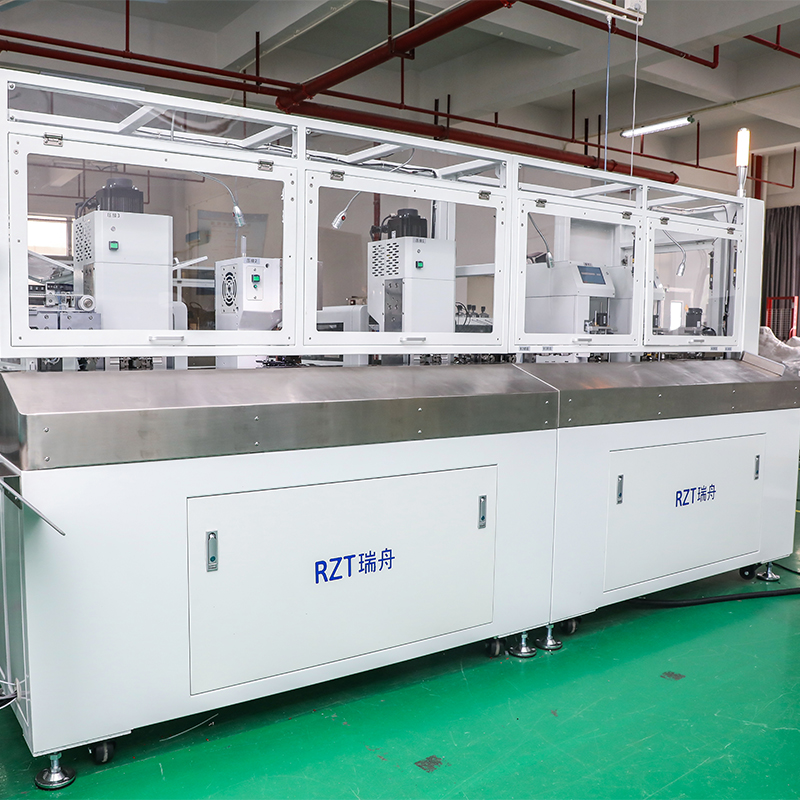

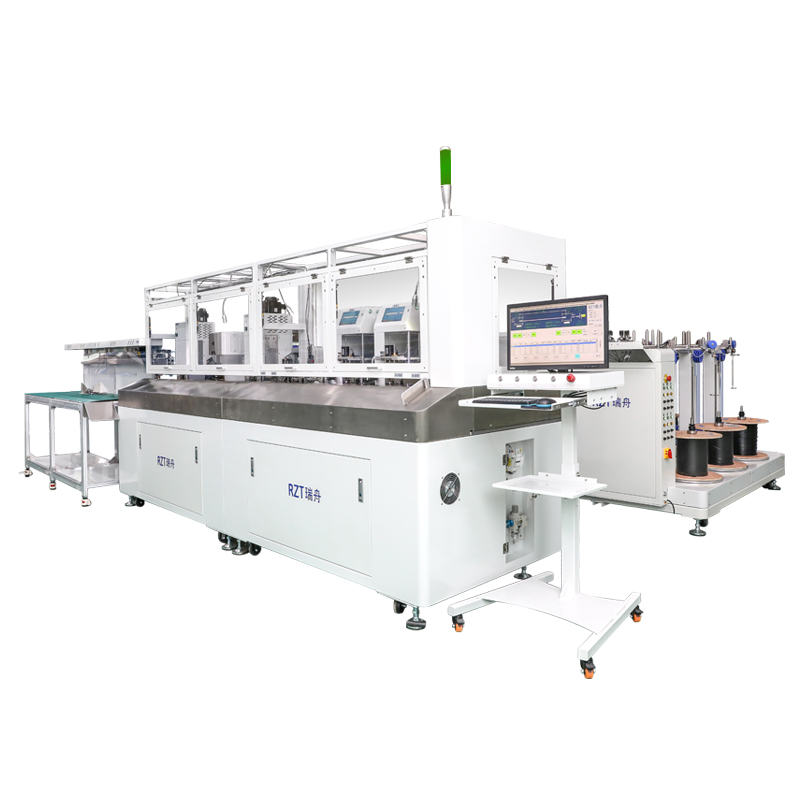

（多线型全自动套号码管端子压接机）
应用范围：
应用于电气接线行业，如高低压柜线束加工，成套配电柜线束加工，开关柜线束加工，控制柜线束加工等，设备主要为二次线束加工
工艺流程：

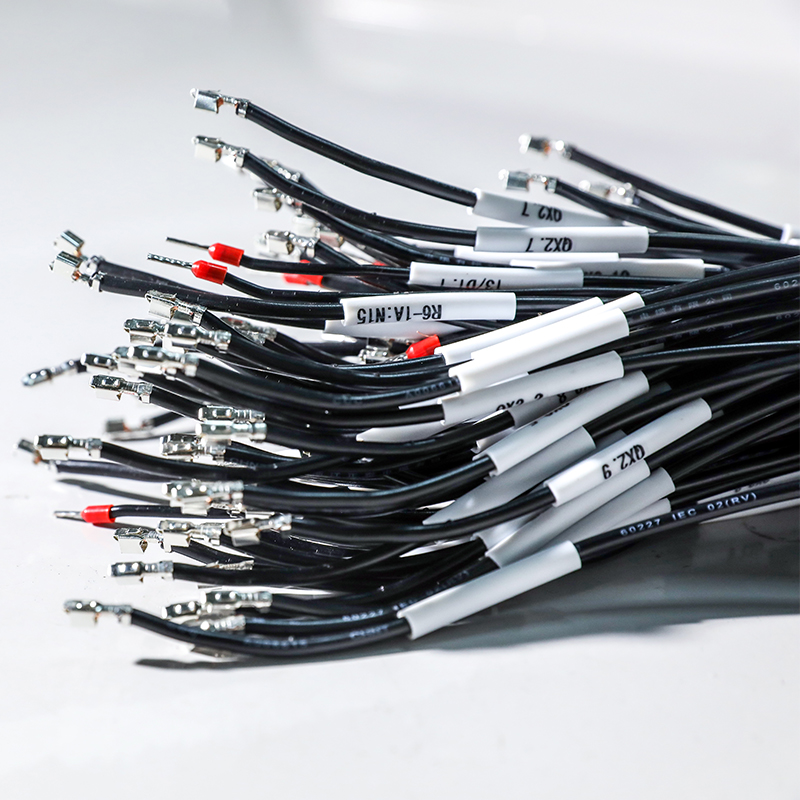

接收加工单→自动预放线→根据工单选择对应导线→线材校直→送线→线长检测→裁切→电线穿号码管（号码管送管、印字、穿管）→线头剥皮→线头扭线（或打扁）→端子压接→导线排出→导线移出到暂存机构→成品一端对齐收料输出→线束捆扎→线束转至成品昝存阁→打签机对应打标→人工贴标
设备特点：
1、设备加工数据可与电气设计软件对接；也可来源于网络传输、U盘拷贝的工单形式；
2、设备可加工线材范围：0.3-4.0平方的线材；
3、设备最多可同时满足：40种不同端子、1-5种不同号码管、36种不同大小/不同颜色的导线，在线自动根据工单进行选择送线加工；
4、真正解决电气配线的多种类小批量订单的接线生产需求
设备参数：
|
功能 |
自动送线、裁线、穿号码管、剥皮、扭线、端子压接、成品排出 |
|
能力 |
6-8秒/条（加工条件不同，速度有可能下降） |
|
驱动方式 |
日本三菱伺服电机 |
|
电线尺寸 |
0.3平方-4.0平方 |
|
本机物料配置 |
6种线、10种散料端子 |
|
电线切断长度 |
240~10000mm |
|
电线切断精度 |
<100mm, 0.5mm + 设定切断长度×0.002 >100mm, 1.0mm + 设定切断长度×0.002 |
|
端子上料 |

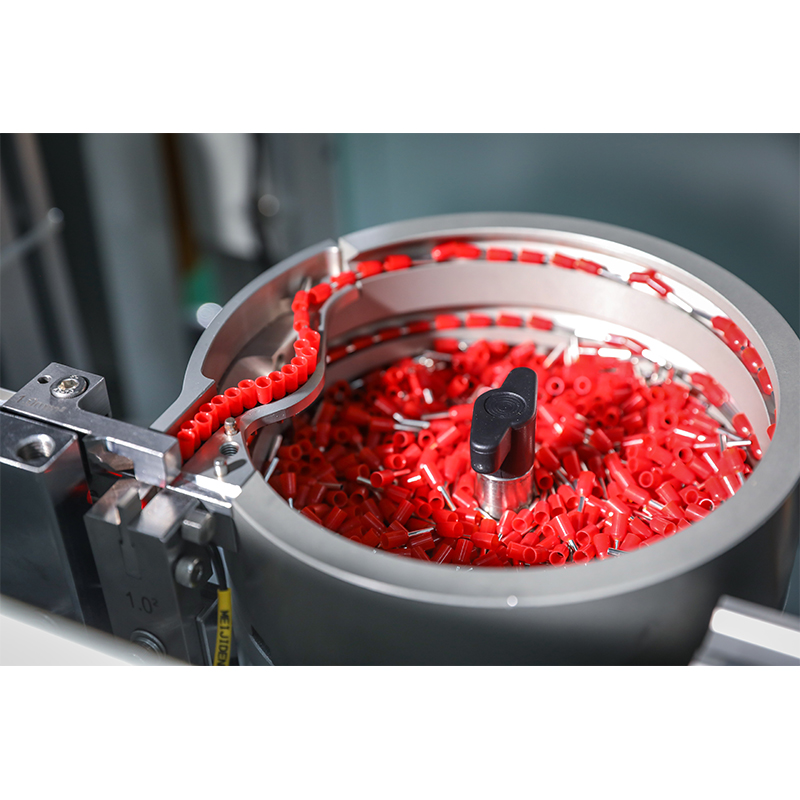

1、各种链式盘装端子 2、各种单粒散料端子（OT/UT/管状/航空/插针端子） 也可根据端子物料定制 |
|
剥皮长度 |
0.1-17.0mm |
|
剥皮精度 |
±0.1mm |
|
压接能力 |
3T伺服电机端子机 |
|
功率 |
10KW |
|
号码管 |

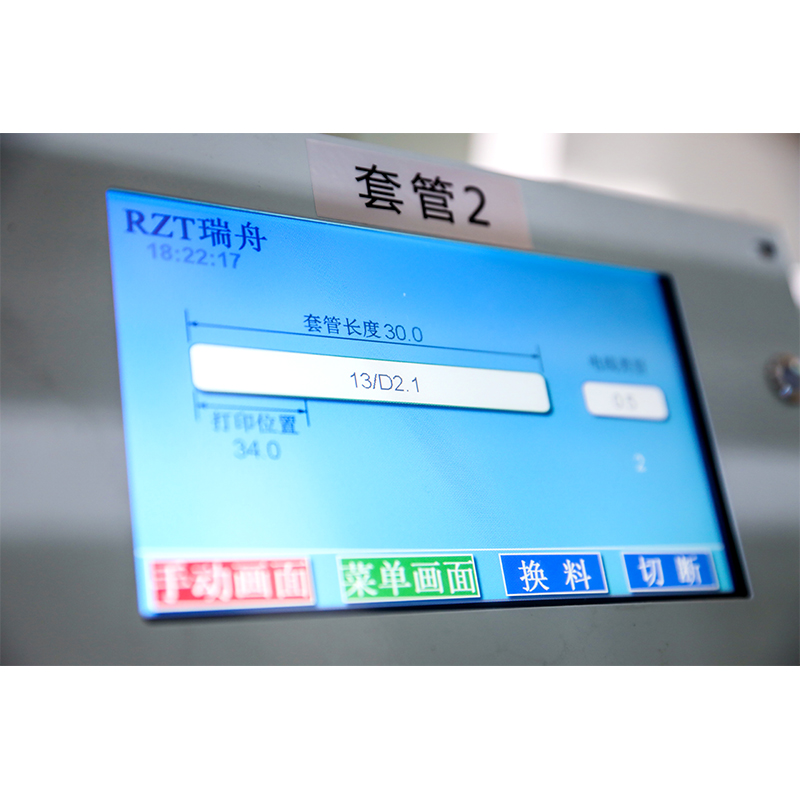

管材类型-PVC管、热缩管、黄腊管等 管材在线数：可同时在线1-4种线号管 套管裁切方式：自动全切 字符印刷：热转印方式 字符方向：正反方向均可 |
|
电源 |
220V 50/60HZ |
|
气压 |
0.5Mpa, 160NL/min（请使用清洁干燥的气体） |
|
重量及尺寸 |
6500W×4800D×19000 1800KG |
