  • 2019款全自动单头沾锡端子机(标准型)
  • 2019款全自动单头沾锡端子机(标准型)
  • 2019款全自动单头沾锡端子机(标准型)
  • 2019款全自动单头沾锡端子机(标准型)

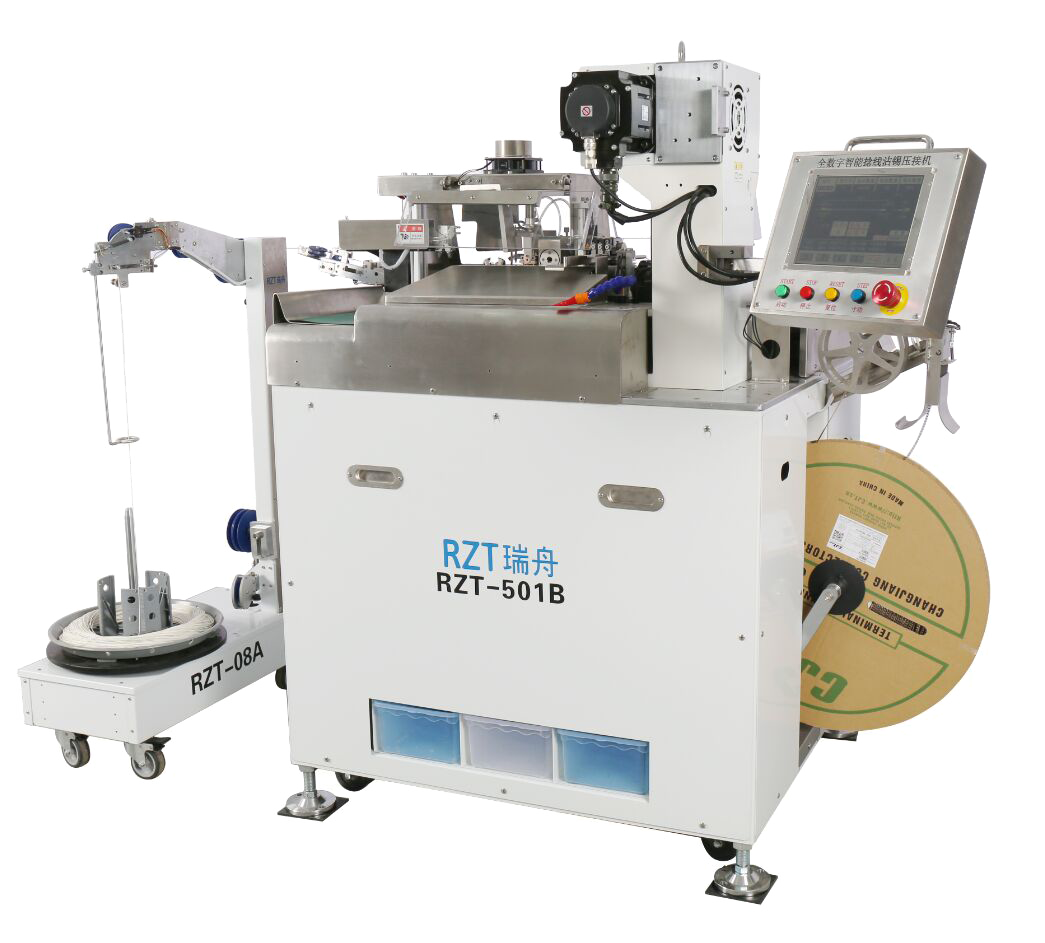

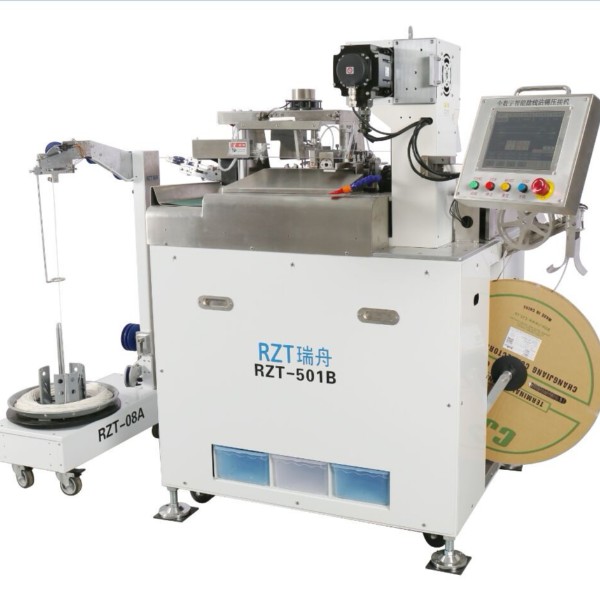

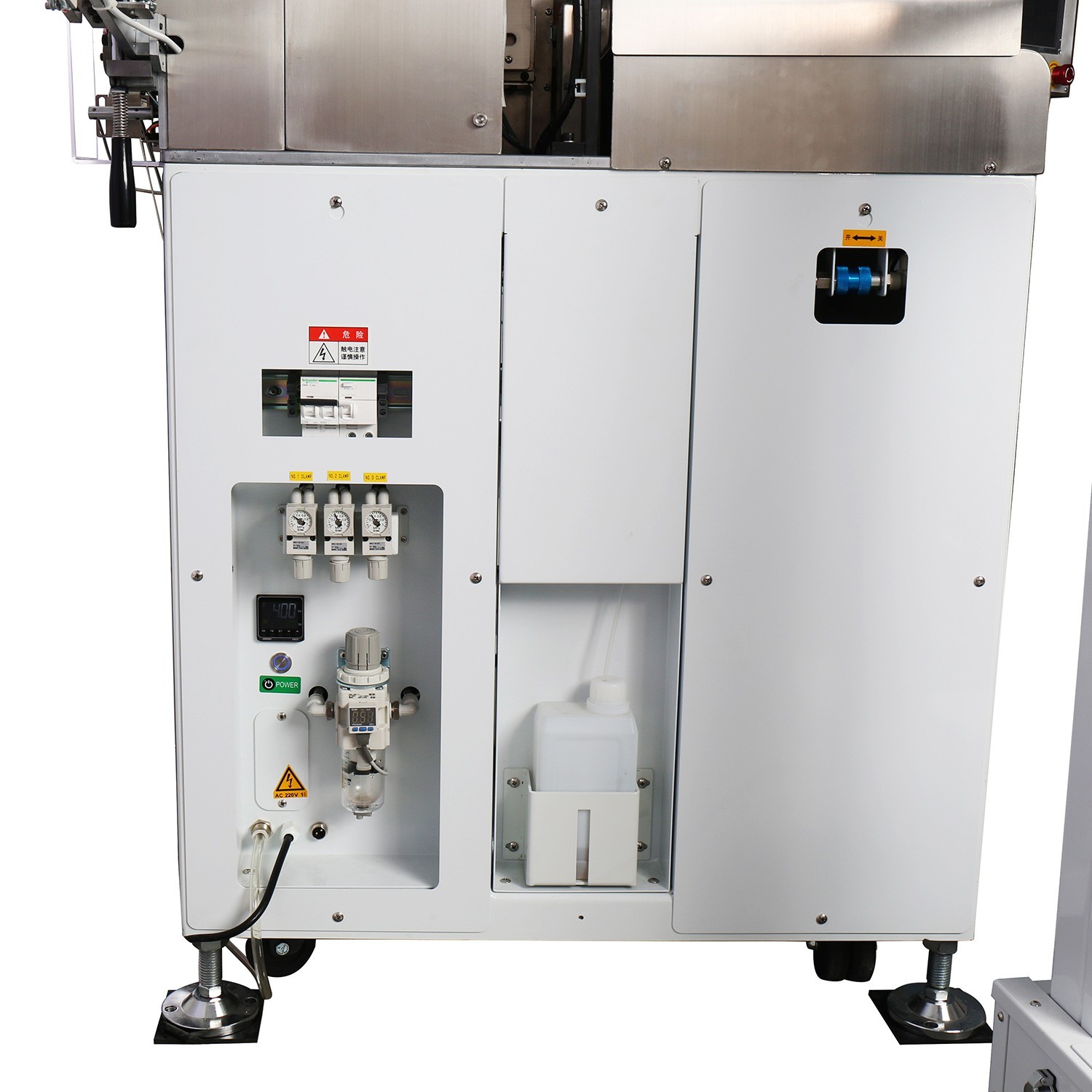

2019款全自动单头沾锡端子机(标准型)RZT-501B(标准型)--2019款

360度旋转扭线

自动添加助焊剂和锡丝

9台日本三菱交流伺服

精度高,稳定性强:

剥皮精度可控制在0.05mm以内,压接高度可控制在0.03mm以内,

设备加工精度≥IPC3级标准,设备制程能力CPK>1.67~2.0,

沾锡后线径圆整不会呈扁状,扭线沾锡后能过严格孔径,且无锡尖,线皮无夹印


全国热线

13377761898

  • 优势&特点
  • 技术参数
  • 效果图展示
  • 功能示意图
  • 产品实拍
  • 省时省时

    端子机压接高度电脑数字设备,每次换线换端子,可为您节省15-30分钟
  • 省钱省钱

    设备整个生产过程能为您节约近10万的人工工时费
  • 省人省人

    设备智能化,操作简单、快捷,一般工作人员也会操作,让您不再需要化高薪请经验丰富的调机师傅和操作工人。
产品特点 Product features
resource/images/d107ff5641d84169981f74d3d851d33b_10.png

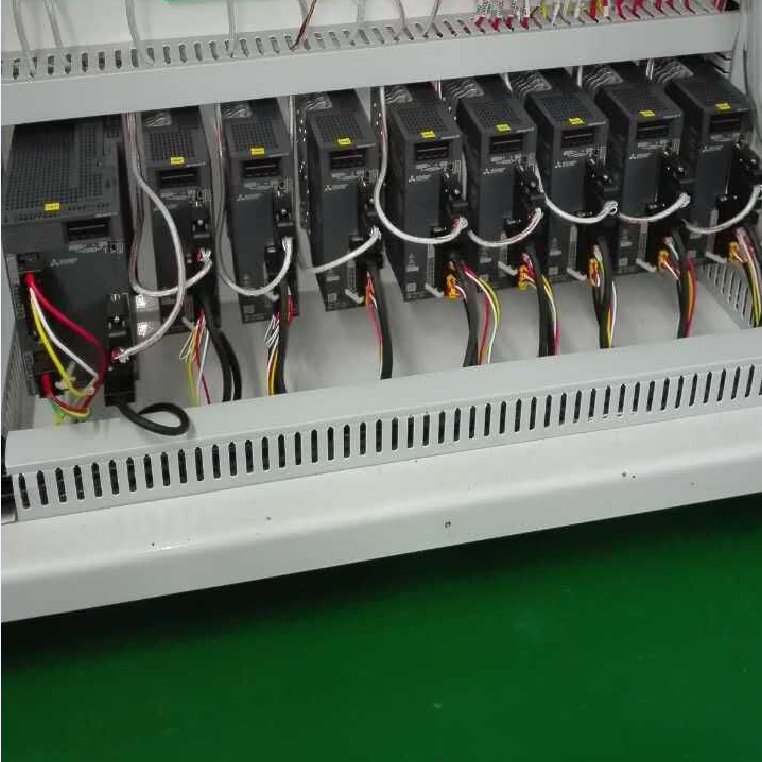

本机共有9套日本三菱
交流伺服
1
采用高精度的
驱动系统
采用高精度的驱动系统
端子感应器和剥胶
皮感应器
端子感应器和剥胶皮感应器
刀架机构
刀架机构
无需机械调整的送线机构
无需机械调整的送线机构
整线机构
整线机构

产品优势Product advantage

  • 01 顶级配置: 日本三菱伺服;日本THK丝杆、导轨和模组;日本SMC气缸、调压阀、压力开关等。
  • 02 顶级配置:德国FESTO电磁阀;日本NSK轴承;日本基恩士传感器等。
  • 03 高 精 度:绝缘皮切口整齐,无刮伤线芯铜丝,无切断铜丝等问题。 03
  • 04 高 精 度:沾锡后无锡尖,线径圆整不会呈扁状
  • 05 高 精 度:沾锡后能过最严格孔径要求 03
  • 06 高 精 度:剥皮精度公差可控制在0.05mm以内。
  • 07 高稳定性:设备制程能力CPK>1.67~2.0。
  • 08 高性价比:进口设备的品质,国产设备的价格。
  • 09 易 操 作 :每次换电线换、换端子及模具不需要手动调压接高度,屏幕数字设定1分完成0。
  • 10 满足个性化需求:拥有核心技术,根据您的个性化需求为定量身定制功能与服务





联系方式:

电话:13377761898

QQ:376843042

邮箱:sales@rztchn.com

技术参数 technical parameter
型 号RZT-501B 性能
功 能 电线切断、单端剥皮、两端剥皮、单端捻线、两端捻线、单端沾锡、两端沾锡
加工能力 最快3000根/小时(加工能力随电线种类、长度、剥皮长度、端子压接时间而变化)
切断长度 30mm~20000mm
切断长度精度 <100mm,0.5mm + 设定切断长度×0.002;>100mm,1.0mm + 设定切断长度×0.002
剥皮长度 侧(No.1):  0.1mm~10.0mm
剥皮长度精度 偏差为± 0.1mm
检测装置 缺电线、电线打结、缺电线、线束打结、端子有无、端子压接、剥胶皮检测、空气压力下降 空气压力下降
压接能力
19,600N
通用线径 RZT501B AWG﹟20~AWG﹟32
电 源 单相/三相AC220V
驱动方式 三菱伺服电机
气 源 0.4~0.5MPa,100Nl/min以上
外型尺寸 长950mm,宽800mm,高1290mm(不含凸起物)
效果图展示 Display of effect pictures

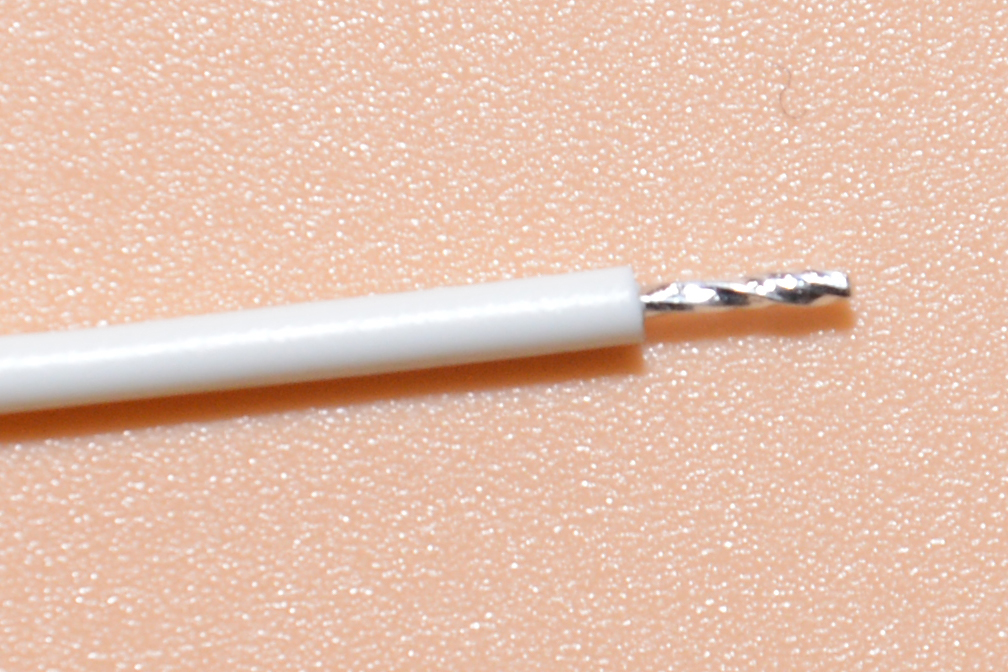

  • AWG#24号线沾锡效果图,360度旋转扭线,纹路清楚,线径圆整,无锡尖

  • resource/images/cbef284f86f24d1c8d84395833a33480_29.jpg

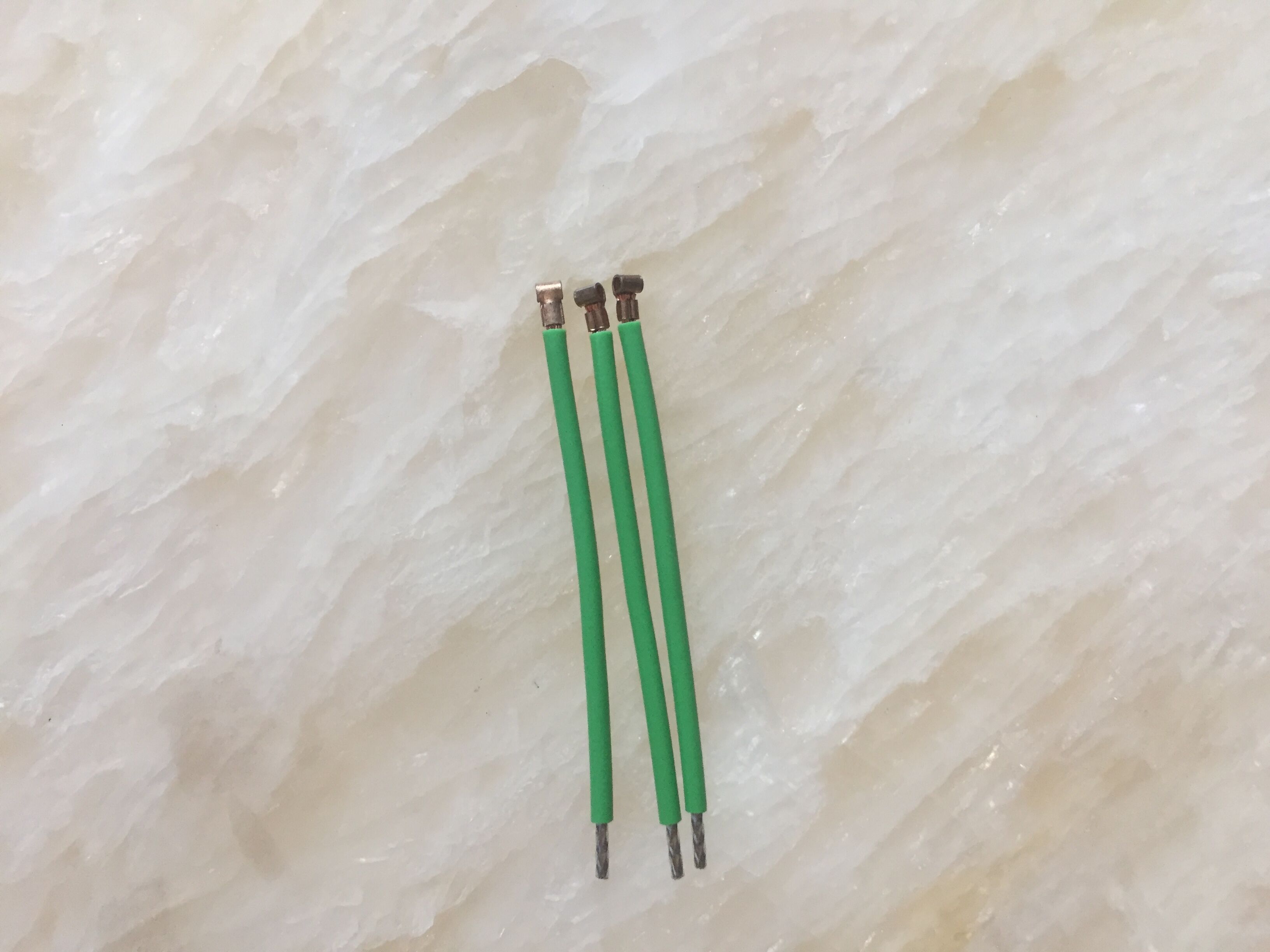

  • 出口德国的设备在德国当地工厂加工的沾锡效果图

  • resource/images/cbef284f86f24d1c8d84395833a33480_31.jpg




设备图展示Equipment drawing display
  • 采用高精度的驱动系统

    采用高精度的驱动系统

  • 刀架机构

    刀架机构

  • 整线机构

    整线机构

  • 无需机械调整的送线机构

    无需机械调整的送线机构

功能示意图Functional sketch map


视频展示 Video display
应用案例 application case
RZT瑞舟全自动打端沾锡机应用于BIZLINK贸联电子的高端线束加工中

RZT瑞舟全自动打端沾锡机应用于BIZLINK贸联电子的高端线束加工中

2017年8月BIZLINK贸联电子购买我司全自动打端沾锡机主要用于粗线加工,对AWG#14号线进行…
瑞舟全自动端子机应用在汽车生产行业

瑞舟全自动端子机应用在汽车生产行业

PIPERPLASTICS是泰国一家专业生产汽车线束的工厂,公司使用的线材和端子均是来自日本住友品牌…
瑞舟自动端子机在汽车行业应用案例

瑞舟自动端子机在汽车行业应用案例

泰科作为全球连接器老大,该公司几乎为全国所有的高端线束厂提供端子。因为国内生产需求的问题,需要采购全…
