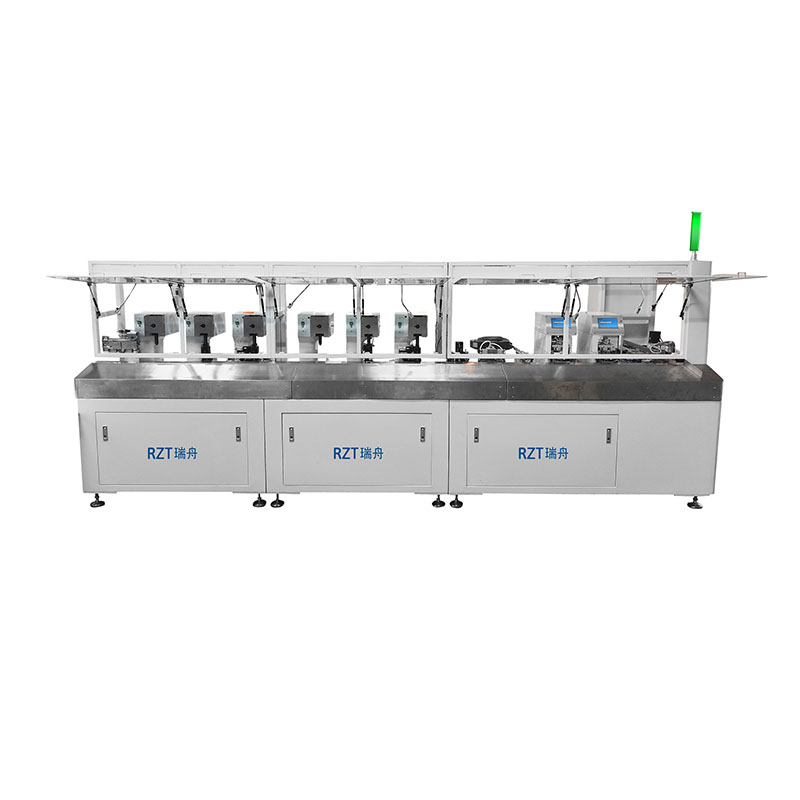

全数字智能端子压接穿护套加工中心

应用范围:电气接线行业,如高低压柜线束加工,成套配电柜线束加工,开关线束加工,控制柜线束加工等,设备主要为二次线束加工

全国热线

13377761898 15017001308

  • 产品详情

全数字智能端子压接穿护管加工中心

(二次线线束加工设备)

设备功能:

自动送线、裁线、穿号码管、穿护套、剥皮、扭线、压接端子、排出捆扎



工艺流程

接收加工单一自动预放线一根据工单选择对应导线线材校直一送线线长检测一切一裁切一穿护套穿号码管(号码管送管、印字、穿管)一穿护套一线头剥皮一线头扭线(或打扇)端子压接一导线排出一导线移出到暂存机构一成品一端对齐收料输出一线束烟扎一线束转至成品


应用行业:

应用于电气接线行业,如高低压柜线束加工,成套配电柜线束加工,开关线束加工,控制柜线束加工等,设备主要为二次线束加工


设备特点:

1、设备加工数据可与电气设计软件对接:也可来源于网络传输、U盘拷贝的工单形式;

2、设备可加工线材范围: 0.3-4.0平方的线材;

3、设备最多可同时满足: 6种不同端子、8种不同大小/不同颜色的导线,在线自动根据工单进行选择送线加工;

4、真正解决电气配线的多种类小批量订单的接线生产需求


设备参数:

设备名称: 全数字智能端子压接穿护套加工中心

设备型号:RZT-80806

设备功能: 自动送线、裁线、穿号码管、穿护套、剥皮、扭线、压接端子、排出捆扎

适用线径: 0.3mm-4.0mm平方

加工速度:大于或等于10条/分钟( 根据作业方式和线长所定 ]

电线切断长度:240-10000mm

剥皮长度:0.1mm-17.0mm

适用模具: 欧式、日式、韩式

端子压接精度: 压接高度公差+0.01mm( 屏幕数字设定压接高度)切断长度的精度:<100mm,0.5mm + 设定切断长度x0.002

>100mm,1.0mm + 设定切断长度x0.002电源:220V 50/60Hz

压缩空气: 0.5Mpa-0.7Mpa( 请使用清洁干爆的气体)

端子上料:链式端子

压着能力:链式压接机-3.0T(日本三菱同服压接)日本进口1.5KW同服压接机

内置压力管理监测系统

电源:单相/三相 AC220V

驱动方式:日本三菱伺服电机

号码管:管材类型-PVC管、护套管、热缩管、黄腊管等 ;

管材在线数: 1种线号管

套管裁切方式:自动全切

字符印刷:热转印方式

宁符方向:正反方向均可

磁带:市场上普通碳带,无需指定品牌





联系方式:

电话:13377761898   15017001308

QQ:1657697074      376843042

邮箱:sales@rztchn.com
