  • 全自动双头沾锡机

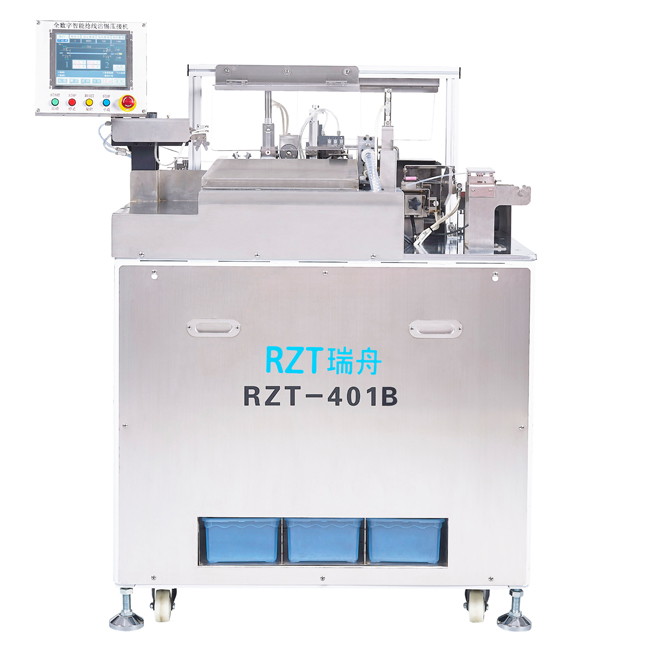

全自动双头沾锡机RZT-401B(粗线型)

1、加工精度高,稳定性强:设备加工精度≥IPC 3级标准,设备制程能力CPK>1.67~2.0,

                                          沾锡后线径圆整不会呈扁状,扭线沾锡后能过严格孔径,且无锡尖,线皮无夹印

3、精良配置: 日本三菱伺服;日本THK丝杆、导轨和模组;日本SMC气缸、调压阀、压力开关;德国FESTO电磁阀;日本NSK轴承;日本基恩士传感器等。

全国热线

13377761898

  • 优势&特点
  • 技术参数
  • 效果图展示
  • 功能示意图
  • 产品实拍
  • 省时省时

    端子机压接高度电脑数字设备,每次换线换端子,可为您节省15-30分钟
  • 省钱省钱

    设备整个生产过程能为您节约近10万的人工工时费
  • 省人省人

    设备智能化,操作简单、快捷,一般工作人员也会操作,让您不再需要化高薪请经验丰富的调机师傅和操作工人。
产品细节 Product features

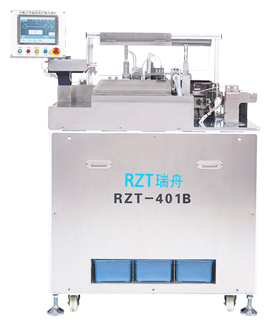

resource/images/3cb7ca4d8d1d481b8415ee906d0194cf_35.png
本机共有9套日本三菱
交流伺服
1
采用高精度的
驱动系统
采用高精度的驱动系统
刀架机构
刀架机构
换电线时:无需机械
调整的送线机构
换电线时:无需机械调整的送线机构
整线机构
整线机构

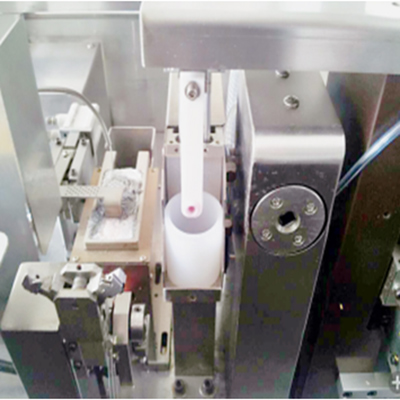

360度旋转扭线
360度旋转扭线

产品优势Product advantage

  • 01 360度旋转扭线,3MM以内线芯也可扭线。
  • 02 全机共采用9台日本三菱最新伺服电机。
  • 03 高精度的XY驱动,适用生产精度要的汽车线束。
  • 04 该机构在换电线时可以打开快速夹,迅速穿线,有效节约穿线时间。
  • 05 需无机械调整夹线间隙,方便更换不同的线型。
  • 06 刀片采用横向开放式按装,拆装更换刀片方便,也更直观。
  • 07 采用日本原装进口正反牙模组,整个传动机构无间隙,切割电线精度高。
  • 08 自动添加助焊剂,可确保设备运行一周无需再添加。





联系方式:

电话:13377761898

QQ:376843042

邮箱:sales@rztchn.com

技术参数 technical parameter
型 号 性能
功 能 电线切断、单端剥皮、两端剥皮、单端捻线、两端捻线、单端沾锡、两端沾锡
加工能力 最快800根/小时(加工能力随电线种类、长度、剥皮长度而变化)
切断长度 23mm~99999.9mm
切断长度精度 <100mm,0.5mm + 设定切断长度×0.002;>100mm,1.0mm + 设定切断长度×0.002
剥皮长度 剥线头 0.1mm~20mm
剥线尾 0.1mm~20mm
剥皮长度精度 偏差为±0.1mm
检测装置 缺电线、电线打结、空气压力下降
通用线径 AWG﹟14~AWG﹟30
电线直径3.4MM以内
电 源 AC 220/50/60Hz单相
驱动方式 三菱伺服电机
气 源 0.5MPa,约180Nl/min(使用去油、水、灰尘的压缩空气)
重 量 约430公斤
外型尺寸 长1400mm,宽840mm,高2000mm(不含凸起物)
效果图展示 Display of effect pictures

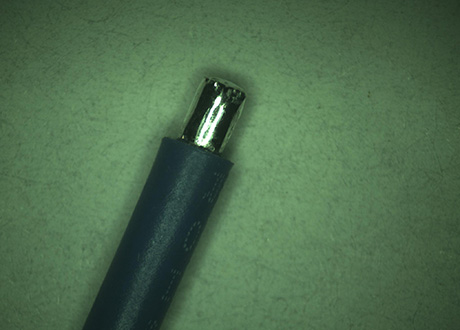

  • AWG28#显微镜下放大效果,沾锡端线径很圆,不呈扁状,线头平整无锡尖

    显微镜下放大效果,沾锡端线径很圆,不呈扁状,线头平整无锡尖

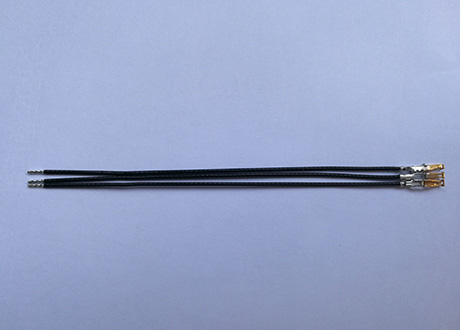

  • 瑞舟加工德国宝马汽车线束效果图

    瑞舟加工德国宝马汽车线束效果图

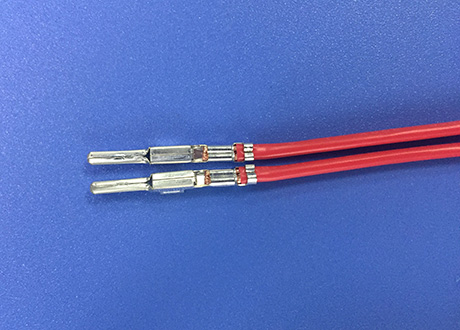

  • 端子压接效果图

    端子压接效果图

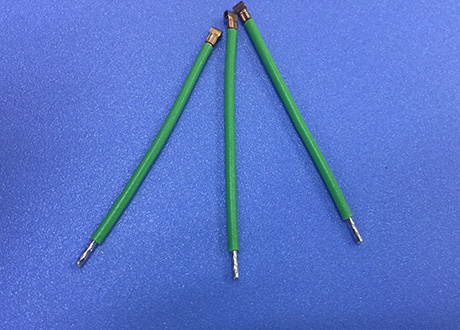

  • 为德国打样一端端子压接,一端扭线沾锡,样品通过,设备成功出口德国

    为德国打样一端端子压接样品

设备图展示Equipment drawing display
  • 采用高精度的驱动系统

    采用高精度的驱动系统

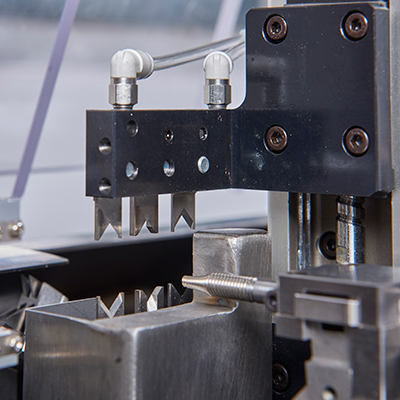

  • 刀架机构

    刀架机构

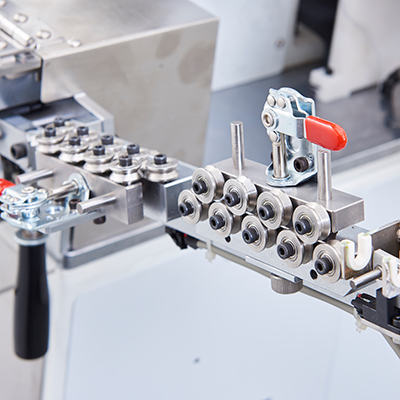

  • 整线机构

    整线机构

  • 无需机械调整的送线机构

    无需机械调整的送线机构

功能示意图Functional sketch map

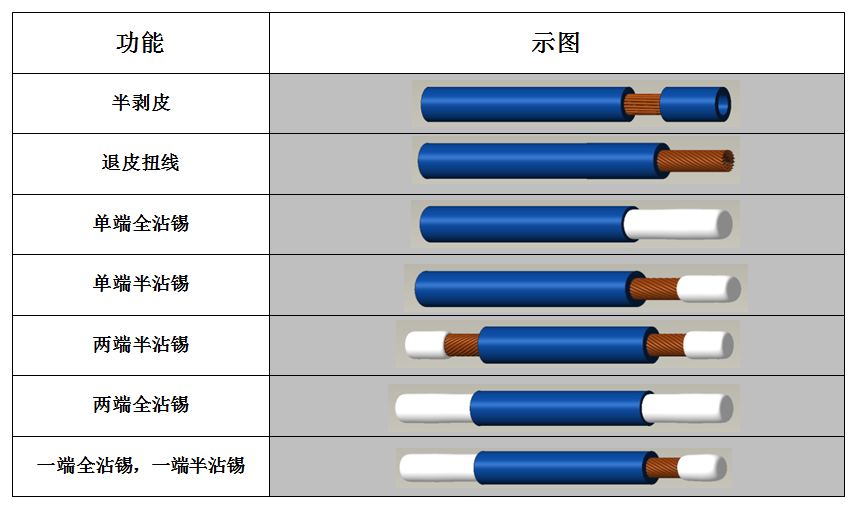

401A功能示意图
