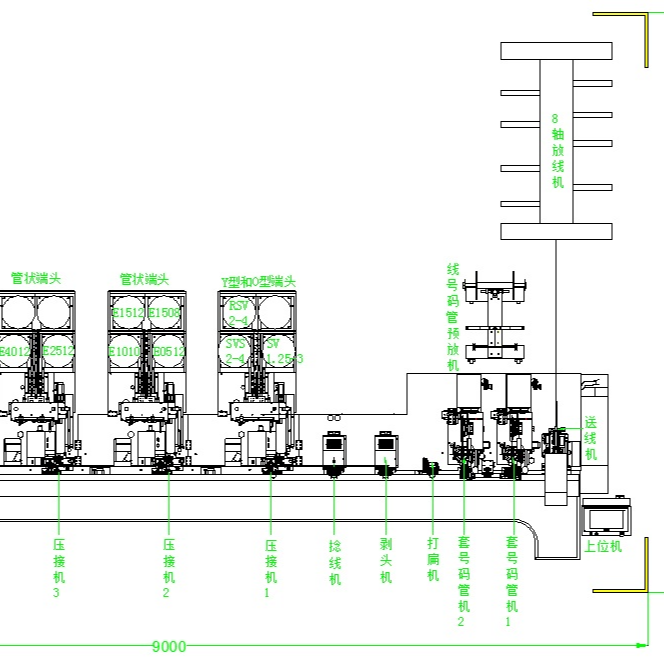

带你看下全自动穿号码管端子压接机的机构以及组成
 全自动穿号码管端子压接机,代替手工作业,降低人工成本,提高生产效率
全国热线

13377761898 15017001308

  • 产品详情

   了解一下全自动穿号码管端子压接机

  1、基本功能:自动送线、裁切、单/双端套号码管(号码管自送送管、印字、分切、套管)、单/双端剥头、单/双端压接端头、收线。

  2、生产模式:不同线径、不同线长、不同线号、不同压接端头的线束组成套生产。

  3、线材长度:220mm~3000mm

  4、线径:0.5mm²、1.0mm²、1.5mm²、2.5mm²、4.0mm²;

  5、端子:A: 单粒预绝缘易导入针型管状端子,共8种,分别为

              E0512/E1010/E1508/1512/E2512/E4012

           B: Y型易导入预绝缘端子,共3种,分别为SV1.25-3/SVS2-4

           C: O型易导入预绝缘端子,共1种,为RVS2-4

  6、压接机:A、针形管状端子,采用免换模四方压接机,不带压力监测功能;

 BY型和O型端子,采用1.5KW伺服压接机,内置压力监测。

  7、号码管:

     A: 号码管长度为15mm-35mm,每批次号码管长度为其中一定长;

     B: 号码管内径≥线材外径+1.0mm

     C:号码管打印字体:黑体(仿硕方体和仿丽标体);

     D:线材两端号码管方向:根据工单自动调整正反;

     E:线号输入方式:通过U盘导入或内部局域网传输;

     F:号码管只套在线上。

  8、设备按生产工单生产,工单采用U盘导入或内部局域网传输,工单为Excel表单,格式依瑞舟提供标准。

  9、线材剥皮长度为(1-15mm) ±0.3 mm

  10、送线精度≤±(1mm+LX0.2%)。

 11、 生产效率 :≥13条/分钟(线材长度500 mm)。

  12、安全隐患部位有安全防护罩,可选配整机防护。

  13、一次合格率≥99%  (换物料和物料有问题以及人为因素除外。)。

  14、故障功能:出现故障时,设备自动停机,有三色指示灯提醒。人机界面有故障显示
