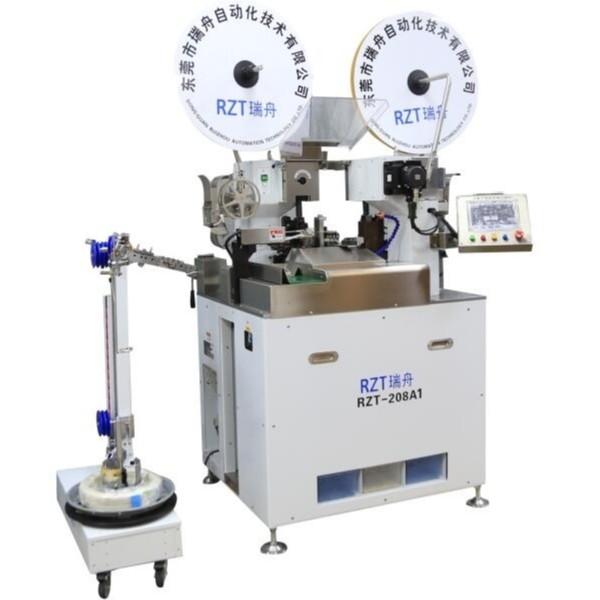

  • 东莞瑞舟RZT-208A1全自动压着机

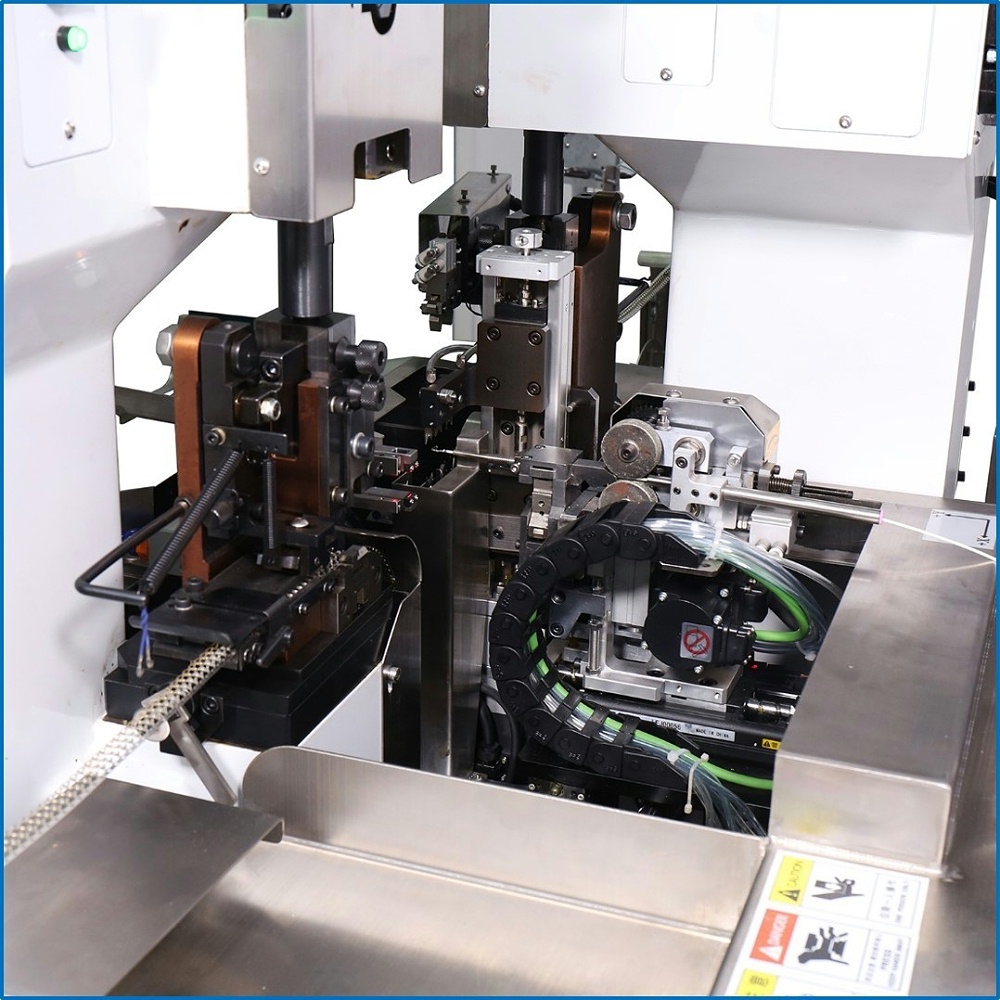

  • RZT-208A1细节图

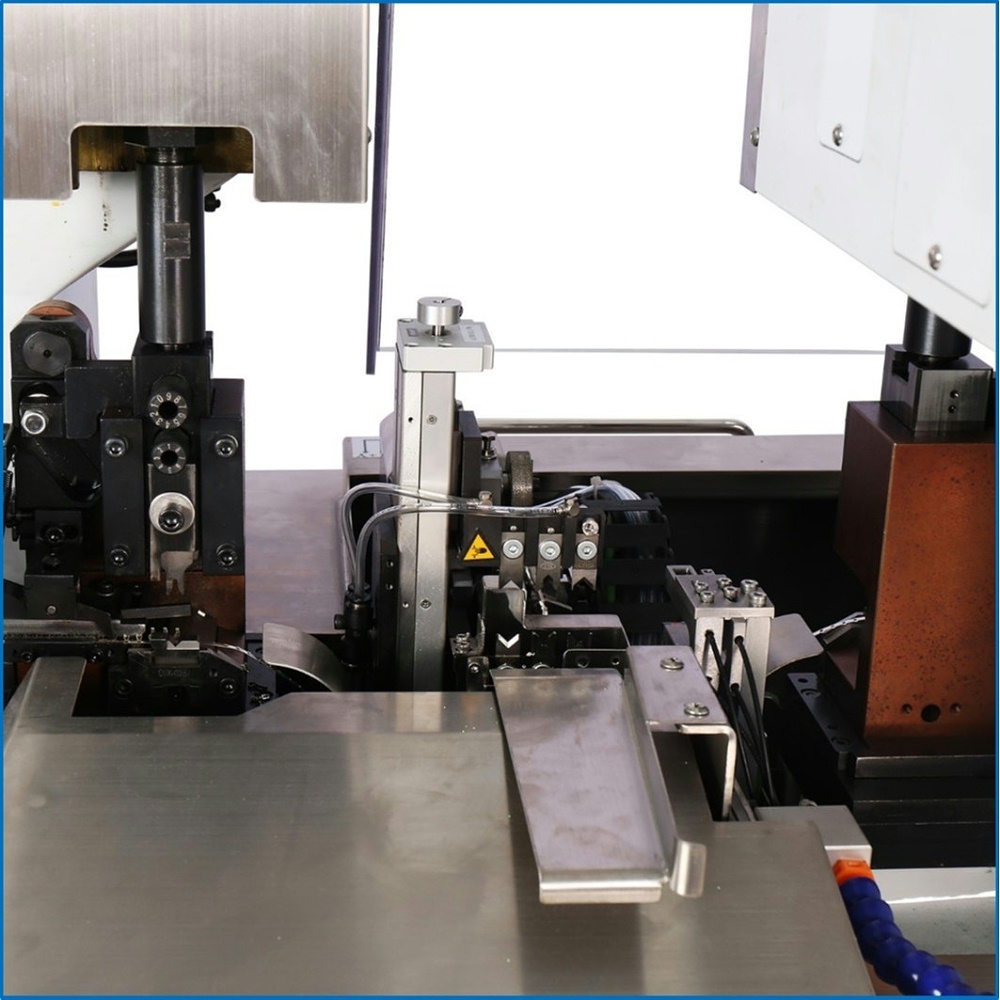

  • RZT-208A1细节图

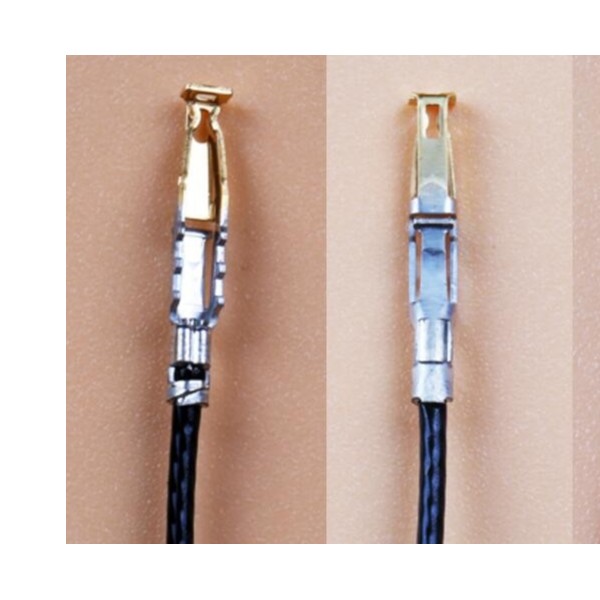

  • RZT-208A1样线图
2020款全自动双头端子机RZT-208A1(标准型)

高精度:

1、剥皮精度公差可控制在±0.05mm以内,

2、压接高度公差可控制在±0.01mm以内,

3、设备加工精度≥IPC620  3级标准,

4、设备制程能力CPK>1.67

精良配置:采用日本三菱交流伺服,日本THK丝杆、导轨和模组;德国FESTO电磁阀,日本SMC气缸、调压阀、压力开关等

性价比高:设备的加工精度、稳定性及配置与国外进口设备一样,但价格仅为国外进口设备的50%左右

全国热线

13377761898 15017001308

  • 优势&特点
  • 技术参数
  • 效果图展示
  • 功能示意图
  • 产品实拍
  • 省时省时

    端子机压接高度电脑数字设备,每次换线换端子,可为您节省15-30分钟
  • 省钱省钱

    设备整个生产过程能为您节约近10万的人工工时费
  • 省人省人

    设备智能化,操作简单、快捷,一般工作人员也会操作,让您不再需要化高薪请经验丰富的调机师傅和操作工人。
产品特点 Product features




111

本机共有9套日本三菱
交流伺服
1
采用高精度的
驱动系统
采用高精度的驱动系统
端子感应器和剥胶
皮感应器
端子感应器和剥胶皮感应器
端子机
端子机
换电线时:无需机械
调整的送线机构
换电线时:无需机械调整的送线机构
换模具时:压接高度电脑数字设定
换模具时:压接高度
电脑数字设定
可加装压力
管理装置
可加装压力管理装置


产品优势Product advantage

  • 01 顶级配置: 日本三菱伺服;日本THK丝杆、导轨和模组;日本SMC气缸、调压阀、压力开关等。
  • 02 顶级配置:德国FESTO电磁阀;日本NSK轴承;日本基恩士传感器等。
  • 03 高 精 度:绝缘皮切口整齐,无刮伤线芯铜丝,无切断铜丝等问题。 03
  • 04 高 精 度:剥皮精度公差可控制在0.05mm以内。
  • 05 高 精 度:压接高度公差可控制在0.01mm以内。 03
  • 06 高 精 度:设备加工精度≥IPC620  3级标准。
  • 07 高稳定性:设备制程能力CPK>1.67。
  • 08 高性价比:进口设备的品质,国产设备的价格。
  • 09 易 操 作 :每次换电线换、换端子及模具不需要手动调压接高度,屏幕数字设定1分钟完成。
  • 10 满足个性化需求:拥有核心技术,根据您的个性化需求为定量身定制功能与服务





联系方式:

电话:13377761898   15017001308

QQ:1657697074      376843042

邮箱:sales@rztchn.com

技术参数 technical parameter
RZT-208A1技术参数
型 号 性能
功 能 电线切断、单端剥皮、两端剥皮、单端压接、两端压接
加工能力 最快3000根/小时(加工能力随电线种类、长度、剥皮长度、端子压接时间而变化)
切断长度 30mm~20000mm
切断长度精度 <100mm,0.5mm + 设定切断长度×0.002;
>100mm,1.0mm + 设定切断长度×0.002;
剥皮长度 1侧(No.1): 0.1mm~10.0mm
2侧(No.2): 0.1mm~20.0mm
剥皮长度精度 偏差为±0.1mm
压接能力 21,500N
检测装置 缺电线、电线打结、端子有无、端子压接、剥胶皮检测、空气压力下降
通用线型 RZT208A  AWG﹟14~AWG﹟30
电 源 单相/三相AC220V
驱动方式 三菱伺服电机
气 源 0.4~0.5MPa,60Nl/min以上
外型尺寸 长950mm,宽800mm,高1290mm(不含凸起物)
效果图展示 Display of effect pictures
  • rzt-208a-生产效果图

    rzt-208a-生产效果图

  • 超大端子压接效果图

    超大端子压接效果图

  • 大端子压接效果图

    大端子压接效果图

  • 汽车线束中的端子压接效果图

    汽车线束中的端子压接效果图

功能示意图Functional sketch map
208A1功能示意图
